疊片盤式過濾器由過濾單元并列組合而成，其過濾單元主要是由一組帶溝槽或棱的環狀增強塑料濾盤構成。過濾時污水從外側進入，相鄰濾盤上的溝槽棱邊形成的輪緣把水中固體物截留下來；反沖洗時水自環狀濾盤內部流向外側，將截留在濾盤上的污物沖洗下來，經排污口排出。盤片在單元內為緊密壓實疊加在一起，上下兩層盤片中間溝槽起到過濾攔截的作用。原水通過過濾單元時由外向內流動，大于溝槽的雜質會被攔截在外部。疊片盤式過濾器的核心部件是疊放在一起的塑料濾盤，濾盤上有特制的溝槽或棱，相鄰濾盤上的溝槽或棱構成一定尺寸的通道，粒徑大于通道尺寸的懸浮物均被攔截下來，達到過濾效果。該產品在很大程度上可以取代砂濾器等傳統的機械過濾裝置，其性能優越、水電耗遠低于其它產品。


　　工藝原理

　　疊片過濾器系統運行，過濾系統有兩種運行狀態：過濾狀態和反沖洗狀態

　　過濾模式：在過濾狀態下，濁水從外面通過疊片，過濾疊片在彈簧力和液力的作用下被緊緊地壓在一起，雜質顆粒截留在疊片交叉點，經過過濾的凈水從過濾器中流出。

　　反沖模式：當?shù)竭_(dá)一定的壓差時或時間，系統自動進入反洗狀態，控制系統控制閥門改變水流方向，反沖水壓使彈簧收緊使疊片被松開，位于濾芯支柱上的噴嘴沿切線噴射，使疊片旋轉，將截留在疊片上的雜質沖洗甩出。

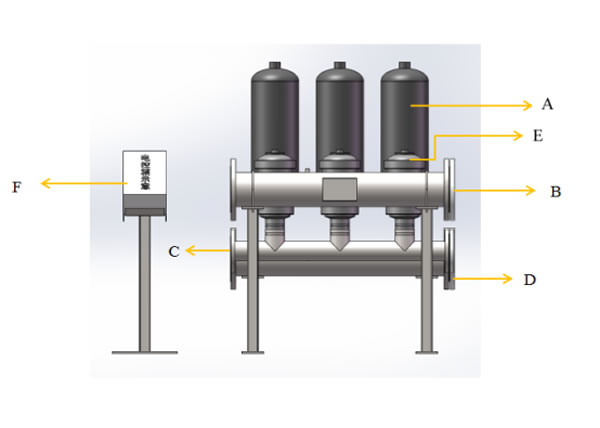

構造示意圖

選型表
